Comment Utiliser CC 12V Interrupteur Sans Fil avec Télécommande Contrôler CC 12V Lumières

Dans cette vidéo, nous montrons comment utiliser CC 12V interrupteur sans fil avec télécommande contrôler CC 12V lumières.

Il peut longue distance commande lampes extérieur, lampe de jardin, pompe, moteur, actionneur linéaire, ventilateurs, électrovannes, serrure électrique, ou autre équipements électrique.

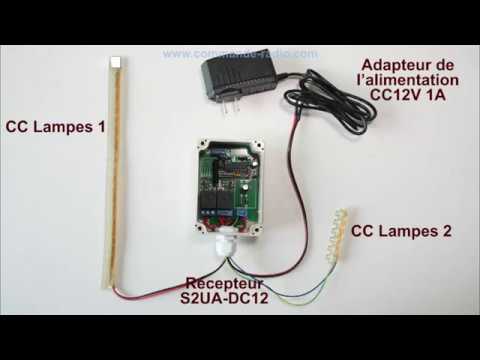

Câblage:

1) Connecter le pôle positif de l'alimentation en CC à la borne « L/+ » du récepteur

2) Connecter le pôle négatif de l'alimentation en CC à la borne « N/- » du récepteur

3) Connecter la borne « NO » du récepteur à le pôle positif de l'alimentation en CC

4) Connecter la borne « COM » du récepteur à pôle positif de la lampe CC

5) Connecter le pôle négatif de la lampe CC à le pôle négatif de l'alimentation en CC

Réglage les modes différents de contrôle:

1) Réglage du mode d'autoblocage: Seulement connecter cavalier-2.

Presser le bouton A de l'émetteur: le relais 1 est activé (connecter les bornes “COM” et “NO”, et déconnecter les bornes “NC” et “COM”), et la lampe 1 est allumée.

Presser le bouton A encore une fois: le relais 1 est désactivé (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), et la lampe 1 est éteinte.

Presser le bouton B de l'émetteur: le relais 2 est activé (connecter les bornes “COM” et “NO”, et déconnecter les bornes “NC” et “COM”), et la lampe 2 est allumée.

Presser le bouton B encore une fois: le relais 2 est désactivé (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), et la lampe 2 est éteinte.

2) Réglage du mode de momentané: Seulement connecter cavalier-1.

Presser et maintenez le bouton A de l'émetteur: le relais 1 est activé (connecter les bornes “COM” et “NO”, et déconnecter les bornes “NC” et “COM”), et la lampe 1 est allumée.

Relâcher le bouton A: le relais 1 est désactivé (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), et la lampe 1 est éteinte.

Presser et maintenez le bouton B de l'émetteur: le relais 2 est activé (connecter les bornes “COM” et “NO”, et déconnecter les bornes “NC” et “COM”), et la lampe 2 est allumée.

Relâcher le bouton B: le relais 2 est désactivé (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), et la lampe 2 est éteinte.

3) Réglage du mode d'interblocage: Ne pas connecter cavalier-1 et cavalier-2.

Presser le bouton A de l'émetteur: le relais 1 est activé (connecter les bornes “COM” et “NO”, et déconnecter les bornes “NC” et “COM”), et la lampe 1 est allumée. le relais 2 est désactivé (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), et la lampe 2 est éteinte.

Presser le bouton B de l'émetteur: le relais 2 est activé (connecter les bornes “COM” et “NO”, et déconnecter les bornes “NC” et “COM”), et la lampe 2 est allumée. le relais 1 est désactivé (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), et la lampe 1 est éteinte.

Presser le bouton C de l'émetteur: les relais 1 et 2 sont désactivés (déconnecter les bornes “COM” et “NO”, et connecter les bornes “NC” et “COM”), les 2 lampes sont éteinte.
